Пневматичний донний клапан 4" для бензовозів (DN100) Нерж Алюміній Emco Нерж Алюміній Англія (1227023221)

Пневматичний донний клапан:

Відповідність стандарту:

Разділювальна канавкаTTMA и NTTC DOT 406.

• CEN

• Флянці стандарта TW01

Матеріал виготовлення: Нерж/Алюміній/Литий корпус

Основні технічні характеристики:

• Підключення: флянець
• Максимальний потік: 2500 л/хв
• Робочий тиск: 3-5 Бар (максимально допустимий тиск 15 Бар)
• Рабоча температура -15 +65
• З’єднання: флянець 4” TTMA

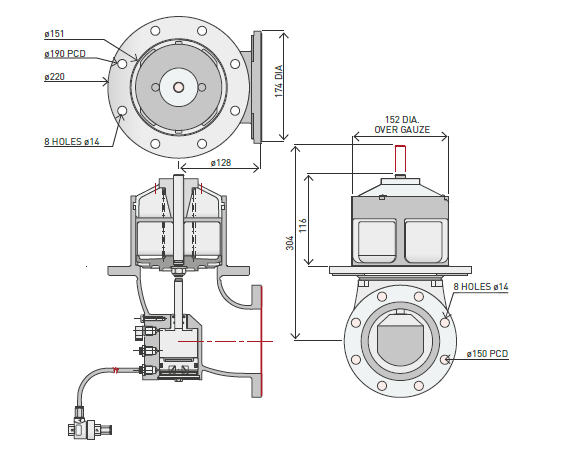

• Схема підключення загальна
• Речовини з якими використовується: Сумісні:Бензин, Моторне паливо, Керосин (гас), Дизель

Не сумісні:азотна кислота перхлорати перекисісильні окислювачі

ТЕХНІЧНА ХАРАКТЕРИТСИКА І ПЕРЕВАГИ

Низька втрата тиску – компактний корпус – внутрішній повітряний циліндр –послідовність дій та суворий контроль якості забезпечує тривалий термінексплуатації та надійний термін служби пневматичного донного клапана.

• Високоякісний литий під тиском корпус такомплектуючі вироби, що відповідають міжнароднимстандартам сприяють тривалостіексплуатаційного періоду

• Легка алюмінієва конструкція здатна нести високінавантаження.

• Зовнішня роздільна канавка відповідає стандартамTTMA та NTTC DOT 406. В аварійній ситуації руйнуваннявідбувається за її перерізом, що запобігає втратігерметичність клапана.

• Закриття здійснюється за допомогою самоцентруючогопоршня плунжера та пружини стиснення.

• Знімна кришка дозволяє виконувати замінуелементів ущільнювачів без демонтажу всього клапана.

• Ремонтні комплекти запасних частин відповідають різниммоделям клапанів EW, що дозволяє уникнути проблем ззапасні деталі.• Приєднувальний фланець відповідає стандарту TW 01

• Встановлено сітчастий фільтр як стандартну конфігураціюдля запобігання пошкодженню ущільнень.

• Механізм для відкриття вручну у разі аварійного розвантаження.

• Гідродинамічний дизайн корпусу сконструйований длямінімізації втрати тиску при великих обсягахпропущеного продукту.

• Послідовний повітряний циліндр дозволяє чітковстановити, положення відкрито/закрито.

• Ущільнення з матеріалу Viton стійкі довисокооктановому паливу та його добавкам.

• Простота в обслуговуванні дозволяє проводити заміну поршняповітряного циліндра без зняття клапана із трубопроводу.

• З’єднання з повітряною живильною лінією діаметром 6мм.
Варіанти для замовлення:

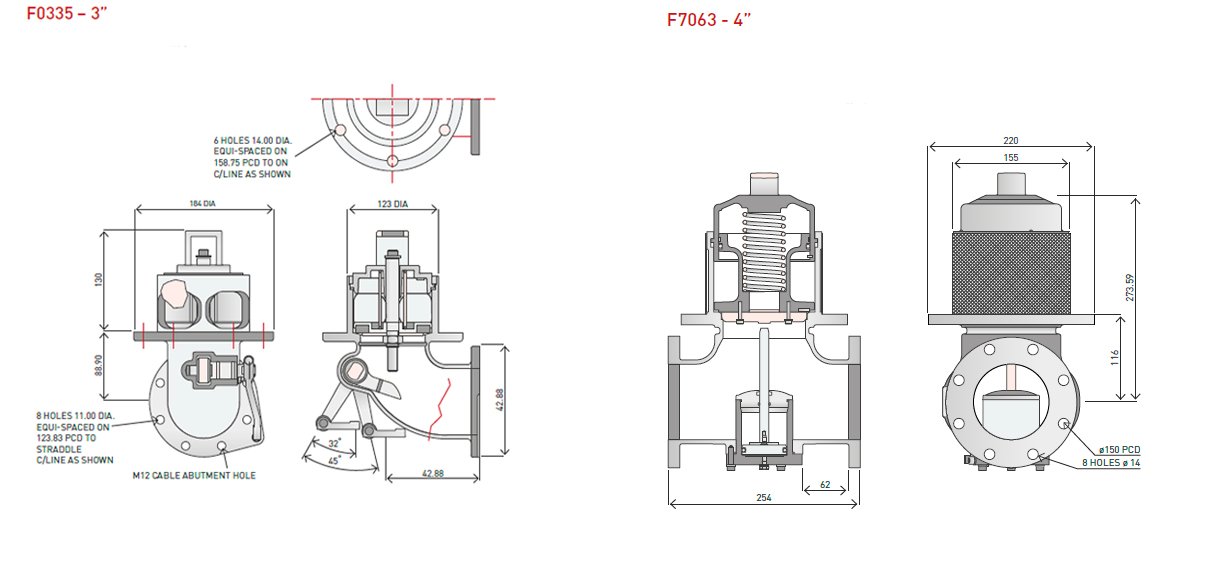

Опис варіантівF7000011 Аварійний клапан, 4” механічний, 90°, фланець TTMA, Viton, без екрануF7000031 Аварійний клапан, 4” механічний, 90°, фланець TTMA, Viton, з екраномF7001041 Аварійний клапан, 4” механічний, 90° коліно, Victaulic, Viton, без екрануF7020221 Аварійний клапан, 4″ пневматичний, коліно 90°, фланець TTMA, з екраномF7023221 Аварійний клапан, 4″ пневматичний, 90° стандартне коліно, TW фланець, з екраномF7033221 Аварійний клапан, 4″ пневматичний, 90° проміжне коліно, TW фланець, з екраномF7043221 Аварійний клапан, 4″ пневматичний, 90° низькопрофільне коліно, TW фланець, з екраномF7063221 Аварійний клапан, 4″ пневматичний, TW фланець, з екраномF7063621 Аварійний клапан, 4″ пневматичний, збалансований під тиском, фланець TW, з екраномF7051204K Аварійний клапан, 3” пневматичний, коліно 90°, Victaulic, VitonF0335004 Аварійний клапан, 3” механічний, коліно 90°, фланець TTMA, Viton, з екраном
